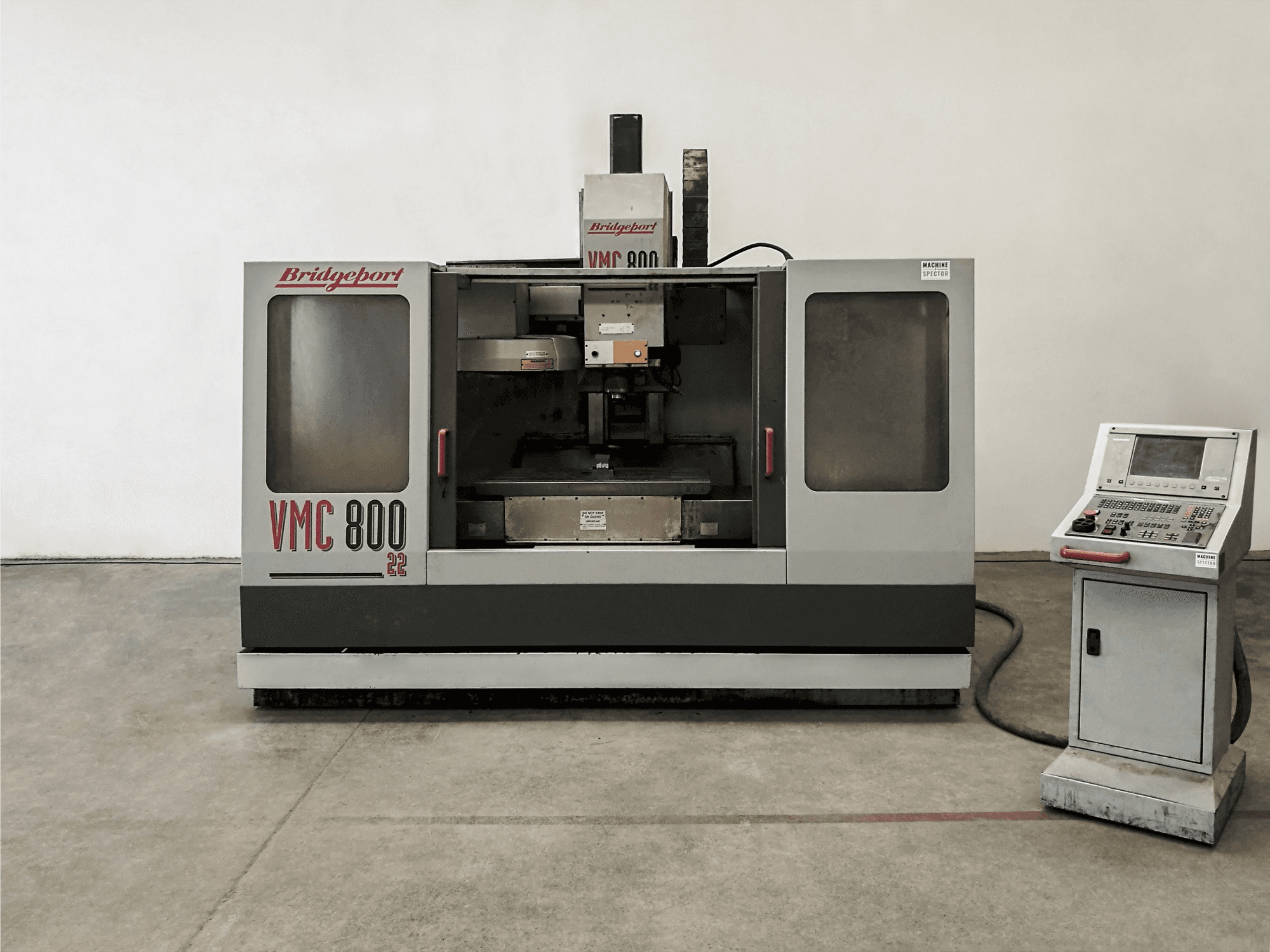

Bridgeport - VMC 800.22ES-MIL-BRI-1997-00001

Opći podaci

• Duljina stroja: 2830 mm
• Širina stroja: 2160 mm
• Visina stroja: 2595 mm
• Masa stroja: 3480 kg

Upravljačka jedinica

• Model: TNC 426
• Brand: HEIDENHAIN

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 40-6000 1/min
• Snaga motora vretena: 11 kW
• Konus alata: BT 40

Hodovi

• Os X Hodovi: 800 mm
• Os X Brzi hod: 40 m/min
• Os X Preciznost: 0.005 mm
• Os Y Hodovi: 510 mm
• Os Y Brzi hod: 40 m/min
• Os Y Preciznost: 0.005 mm
• Os Z Hodovi: 500 mm
• Os Z Brzi hod: 25 m/min
• Os Z Preciznost: 0.005 mm

Obradak

• Masa obratka: 750 kg

Stol

• Izvanjska duljina: 1000 mm
• Izvanjska širina: 490 mm
• Veličina T-utora: 100 mm
• Broj T-utora: 5

Alat

• Dostupni utori: 22
• Najveća masa alata: 6 kg
• Najveći promjer alata: 130 mm
• Najveća duljina alata: 250 mm

Mediji

• Glavni električni priključak: 420 V / 50 Hz / 3P
• Potrošnja energije: 20 kVA
• Tlak zraka: 5.5 bar
• Unutarnje hlađenje: Da
