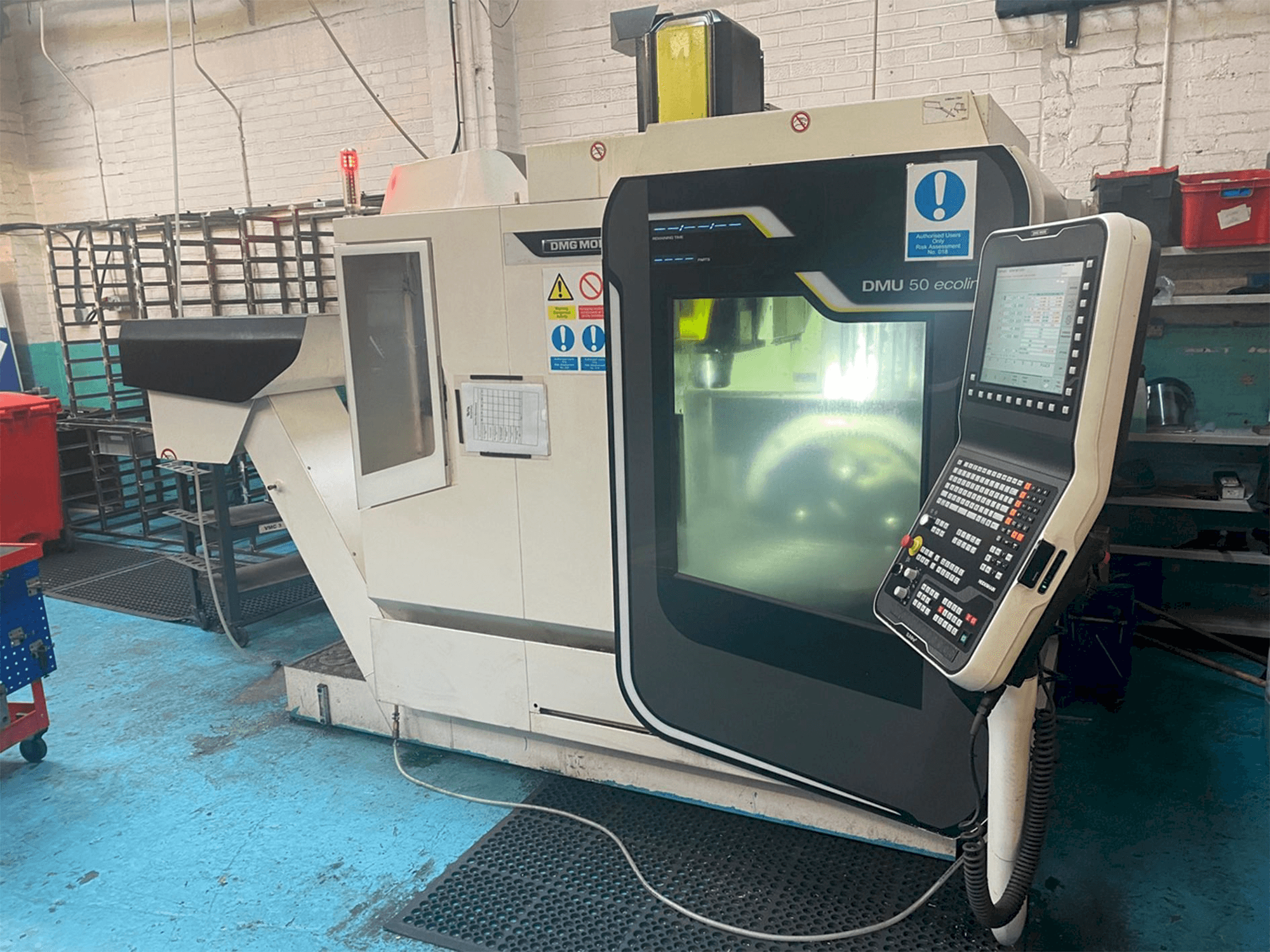

DMG - DMU Ecoline 50 5 Axis VMCGB-MIL-DMG-2014-00002

Opći podaci

• Duljina stroja: 5500 mm
• Širina stroja: 4935 mm
• Visina stroja: 2600 mm
• Masa stroja: 4000 kg

Upravljačka jedinica

• Model: iTNC 530
• Brand: HEIDENHAIN

Glavni pogon

• Raspon brzina vretena: 20 – 10000 1/MIN
• Snaga motora vretena: 13/9 kW
• Konus alata: SK 40

Hodovi

• Os X Hodovi: 500 mm
• Os X Radni posmik: 24000 mm / min
• Os X Brzi hod: 24000 mm / min
• Os Y Hodovi: 450 mm
• Os Y Radni posmik: 24000 mm / min
• Os Y Brzi hod: 24000 mm / min
• Os Z Hodovi: 400 mm
• Os Z Radni posmik: 24000 mm / min
• Os Z Brzi hod: 24000 mm / min
• Os B Hodovi: -5 ° / + 110 ° MM
• Os C Hodovi: 360 ° MM

Alat

• Broj indeksa: 30
• Najveća masa alata: 6 kg
• Najveći promjer alata: 80/130 mm
• Najveća duljina alata: 300 mm
