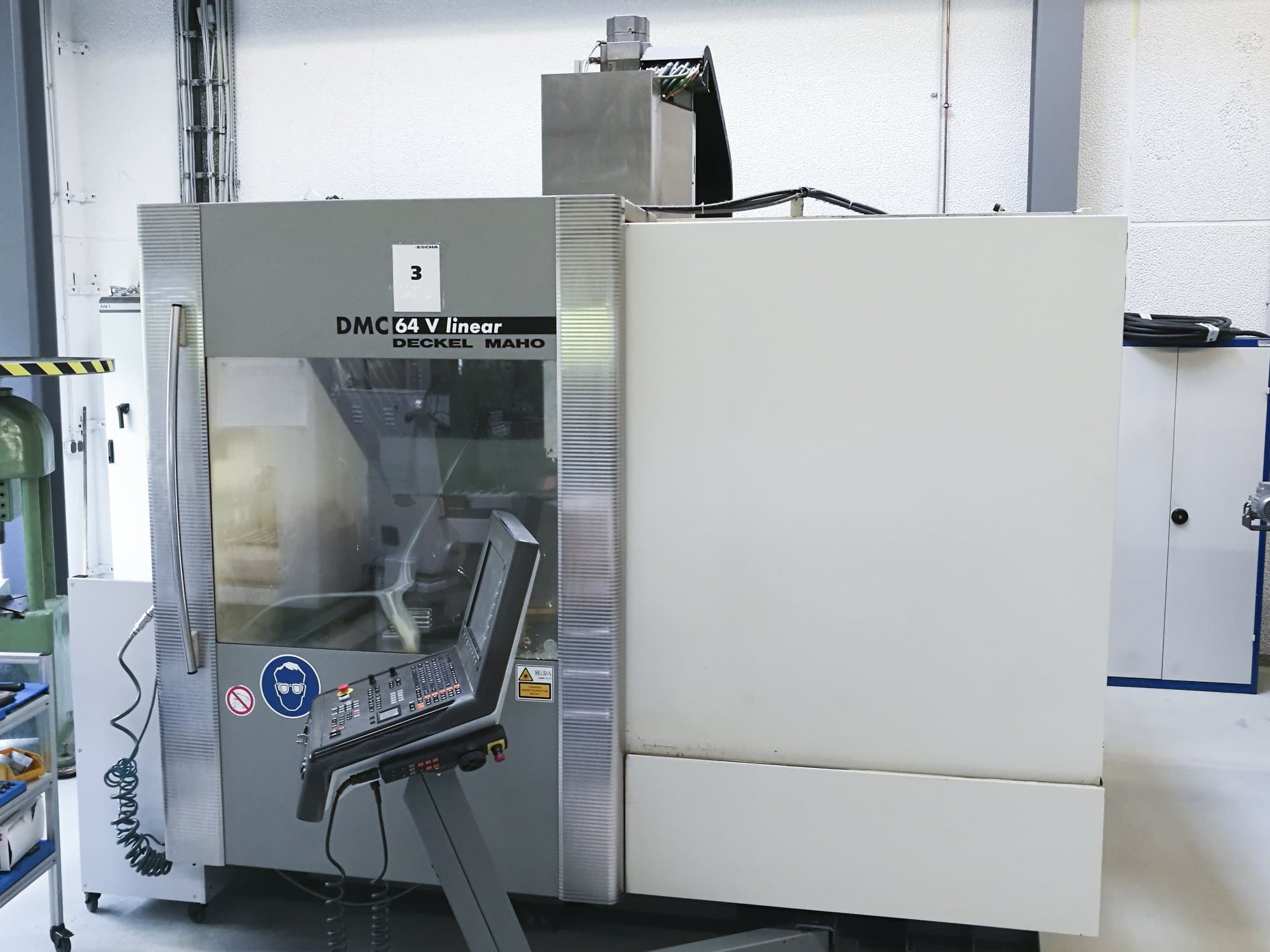

DMG MORI - DMC 64 V linearDE-MIL-DMG-2002-00001

Opći podaci

• Duljina stroja: 3450 mm
• Širina stroja: 3634 mm
• Visina stroja: 3215 mm
• Masa stroja: 6500 kg

Upravljačka jedinica

• Model: iTNC 530
• Daljinsko upravljanje: Da
• Brand: HEIDENHAIN

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 12000 1/min
• Konus alata: Sk 40

Hodovi

• Os X Hodovi: 640 mm
• Os X Radni posmik: 0-40 m/min
• Os X Posmična sila: 7000 N
• Os X Brzi hod: 60 m/min
• Os X Preciznost: 0.027
• Os Y Hodovi: 600 mm
• Os Y Radni posmik: 0-40 m/min
• Os Y Posmična sila: 7000 N
• Os Y Brzi hod: 40 m/min
• Os Y Preciznost: 0.024
• Os Z Hodovi: 500 mm
• Os Z Radni posmik: 0-40 m/min
• Os Z Posmična sila: 7000 N
• Os Z Brzi hod: 40 m/min

Obradak

• Obradak Z: 500 mm
• Masa obratka: 600 kg

Stol

• Izvanjska duljina: 850 mm
• Izvanjska širina: 630 mm
• Veličina T-utora: 14
• Broj T-utora: 6
• Razmak između: 100

Alat

• Dostupni utori: 30
• Najveća masa alata: 7 kg
• Najveći promjer alata: 140 mm
• Najveća duljina alata: 300 mm

Mediji

• Glavni električni priključak: 400 V / 50 Hz
• Potrošnja energije: 42 kVA
• Tlak zraka: 6 bar
• Pokretna traka za uklanjanje strugotina: Da
• Unutarnje hlađenje: Da
