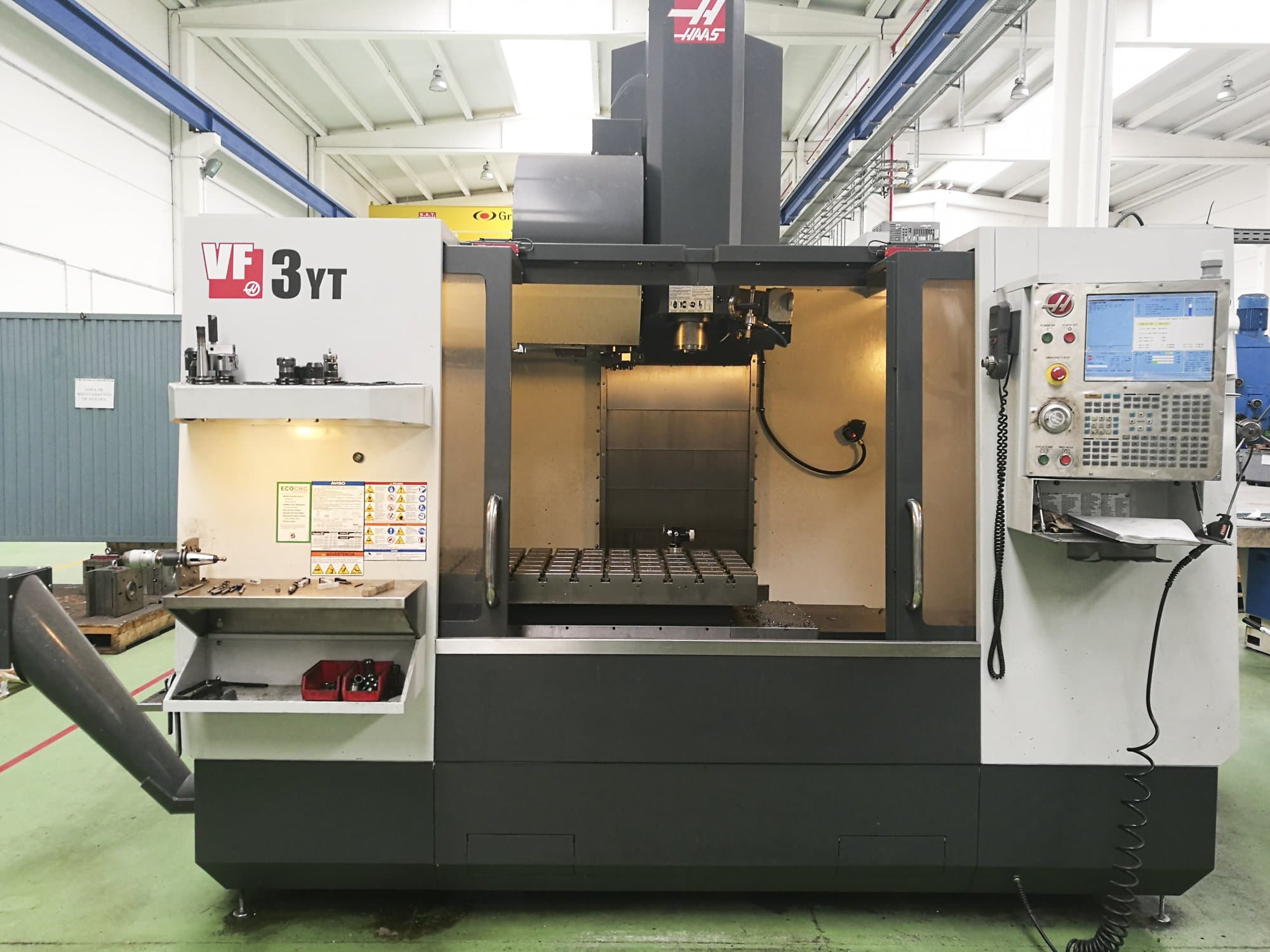

HAAS - VF-3YTES-MIL-HAA-2011-00001

Opći podaci

• Duljina stroja: 3264 mm
• Širina stroja: 2591 mm
• Visina stroja: 2616 mm
• Masa stroja: 6350 kg

Upravljačka jedinica

• Brand: HAAS
• Model: MOCON 17.04
• Verzija: M18.00B

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 7500 1/min
• Snaga motora vretena: 15 kW
• Konus alata: 40 Taper

Hodovi

• Os X Hodovi: 1016 mm
• Os X Radni posmik: 16.5 m/min
• Os X Brzi hod: 25.4 m/min
• Os X Preciznost: 0.0051
• Os Y Hodovi: 660 mm
• Os Y Radni posmik: 16.5 m/min
• Os Y Brzi hod: 25.4 m/min
• Os Y Preciznost: 0.0051
• Os Z Hodovi: 635 mm
• Os Z Radni posmik: 16.5 m/min m
• Os Z Brzi hod: 25.4 m/min
• Os Z Preciznost: 0.0051

Obradak

• Masa obratka: 1588 kg

Stol

• Izvanjska duljina: 1372 mm
• Izvanjska širina: 635 mm
• Veličina T-utora: 15.875 mm

Alat

• Dostupni utori: 24+1
• Najveća masa alata: 5.4 kg
• Najveći promjer alata: 89 mm

Mediji

• Glavni električni priključak: 360-480 V
