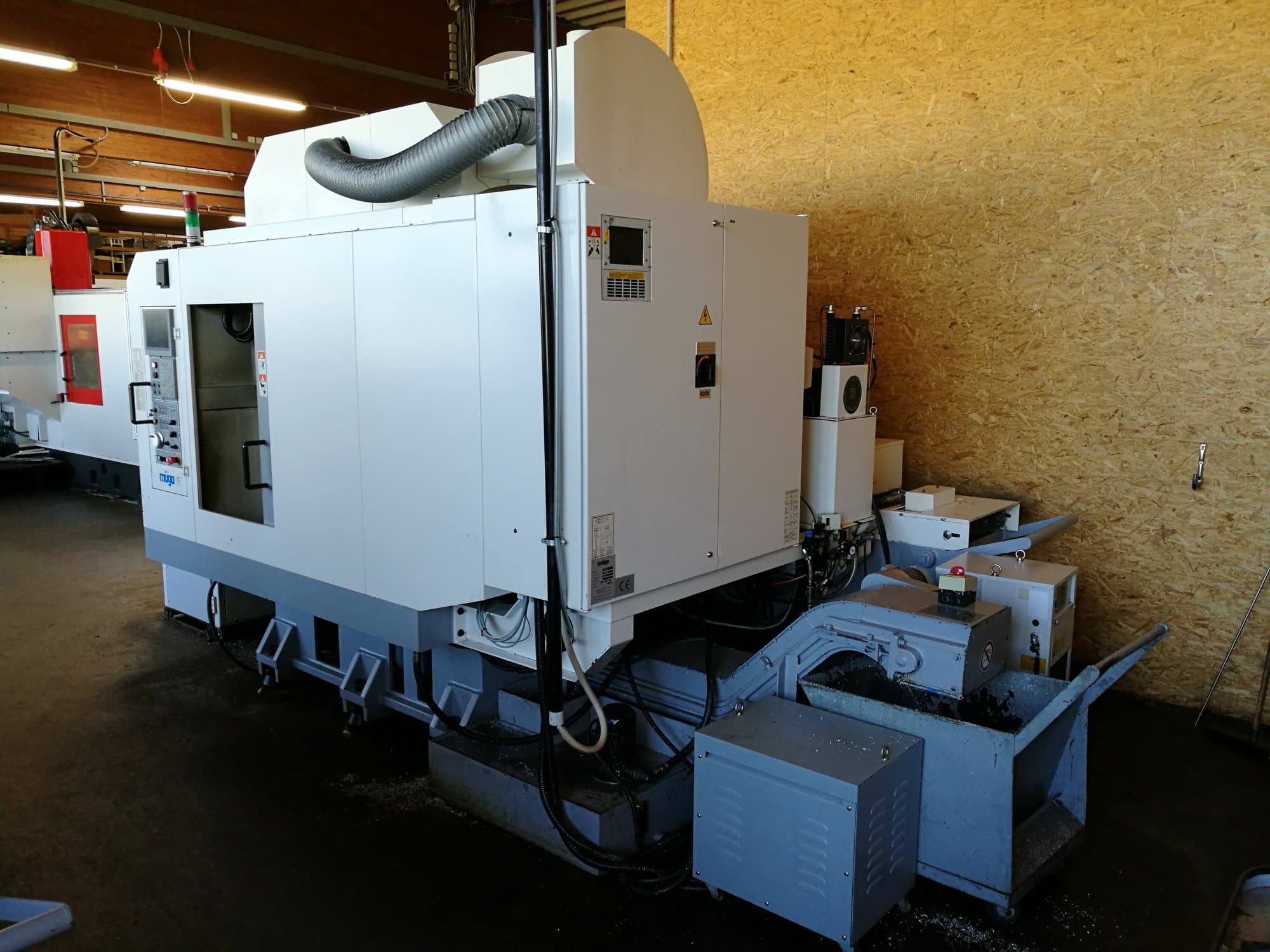

Muga - S500DE-MIL-MUG-2005-00001

Opći podaci

• Duljina stroja: 1916 mm
• Širina stroja: 4130 mm
• Visina stroja: 2105 mm
• Masa stroja: 5650 kg

Kontrolna jedinica

• Brand: MITSUBISHI

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 240-8000 1/min
• Snaga motora vretena: 2.2 kW
• Konus alata: BT 30

Pokret

• Os X Pokret: 500 mm
• Os X Brzi hod: 36 m/min
• Os X Zračnost: 0.01 mm
• Os Y Pokret: 400 mm
• Os Y Brzi hod: 36 m/min
• Os Y Zračnost: 0.10 mm
• Os Z Pokret: 300 mm
• Os Z Brzi hod: 30 m/min

Obradak

• Masa obratka: 250 kg

Stol

• Izvanjska duljina: 600 mm
• Izvanjska širina: 400 mm
• Veličina T-utora: 14 H8 mm
• Broj T-utora: 3

Alat

• Dostupni utori: 20
• Najveća masa alata: 3 kg
• Najveći promjer alata: 70 mm

Mediji

• Glavni električni priključak: 400 V / 50 Hz
• Potrošnja energije: 25 kVA
• Tlak zraka: 5 bar
• Spremnik za mazivo: 150-200 L
• Tlak ulja: 40 bar
• Pokretna traka za uklanjanje strugotina: Da
